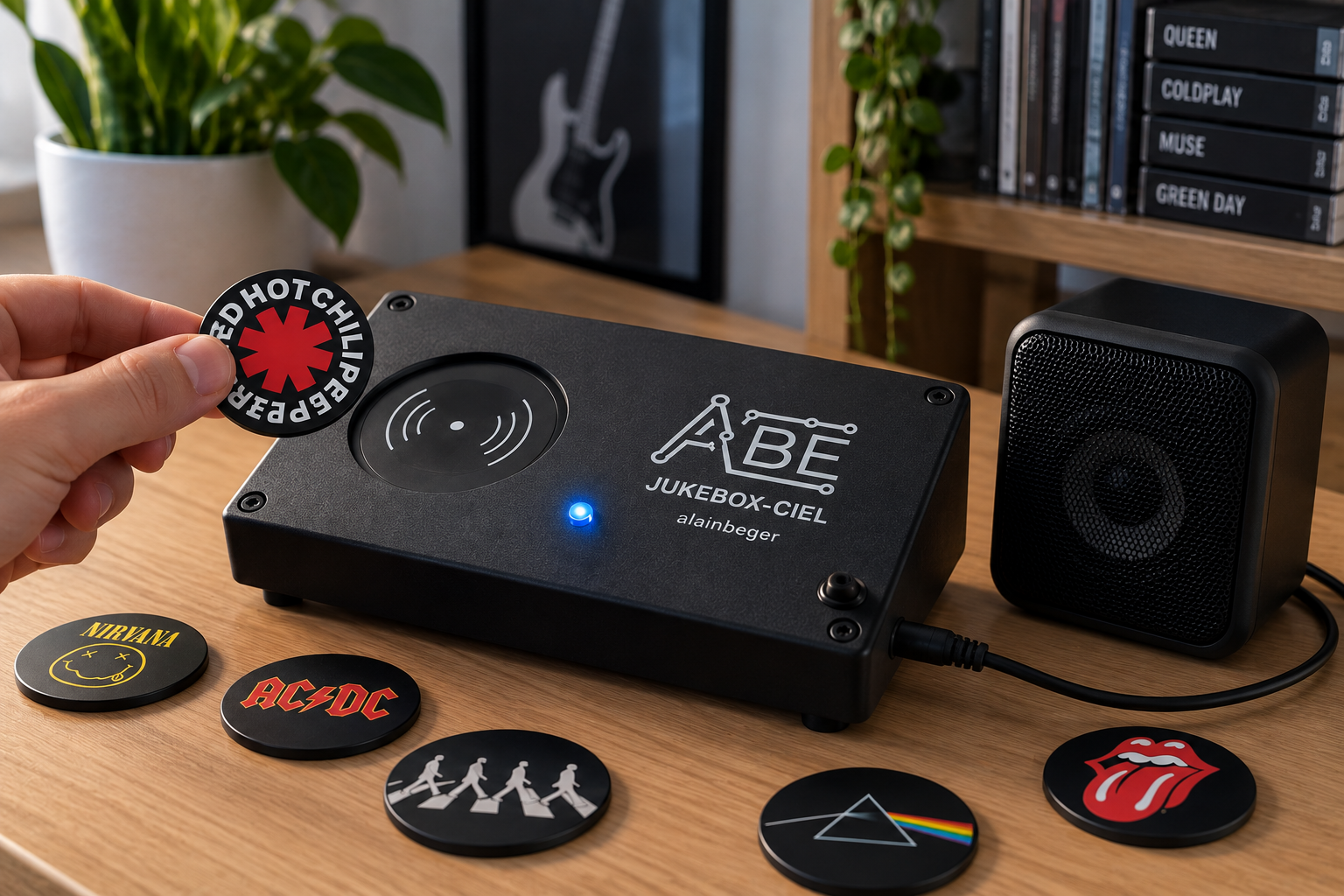

JUKEBOX-CIEL
Présentation du système
JUKEBOX-CIEL associe chaque badge RFID à une musique.
Lorsqu'un badge est présenté devant l'antenne, son identifiant
est lu par le système puis la piste audio correspondante est jouée.
Découvrir le système

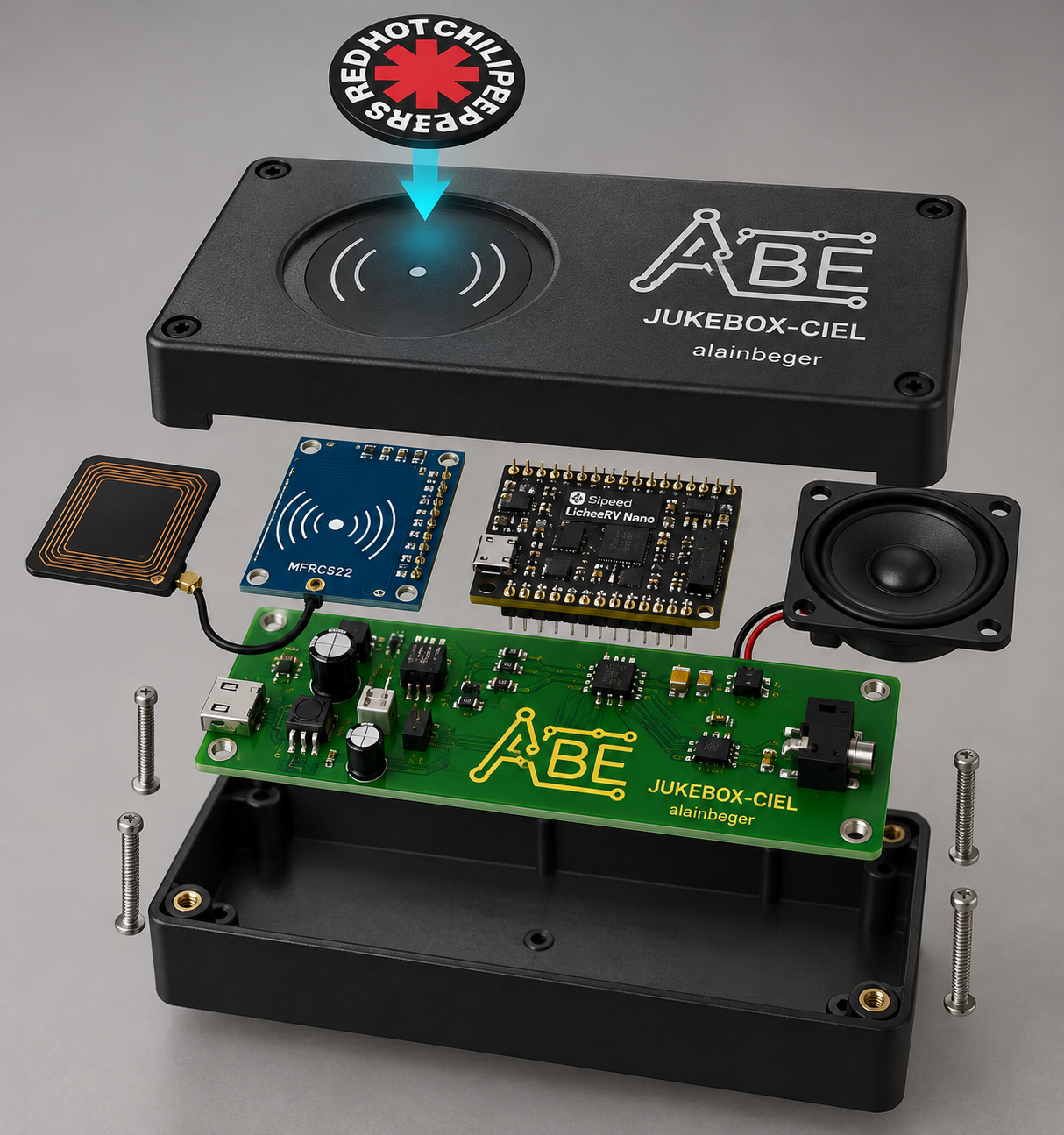

Une vue éclatée permet d'identifier rapidement les principaux éléments du JUKEBOX-CIEL.
Carte CPU
Sipeed LicheeRV Nano et système Linux embarqué.
RFID
Lecteur RFID associé à une antenne déportée.
Carte électronique
Alimentation, interfaces et interconnexion des modules.
Sortie audio
Connexion d'une enceinte via une sortie jack.

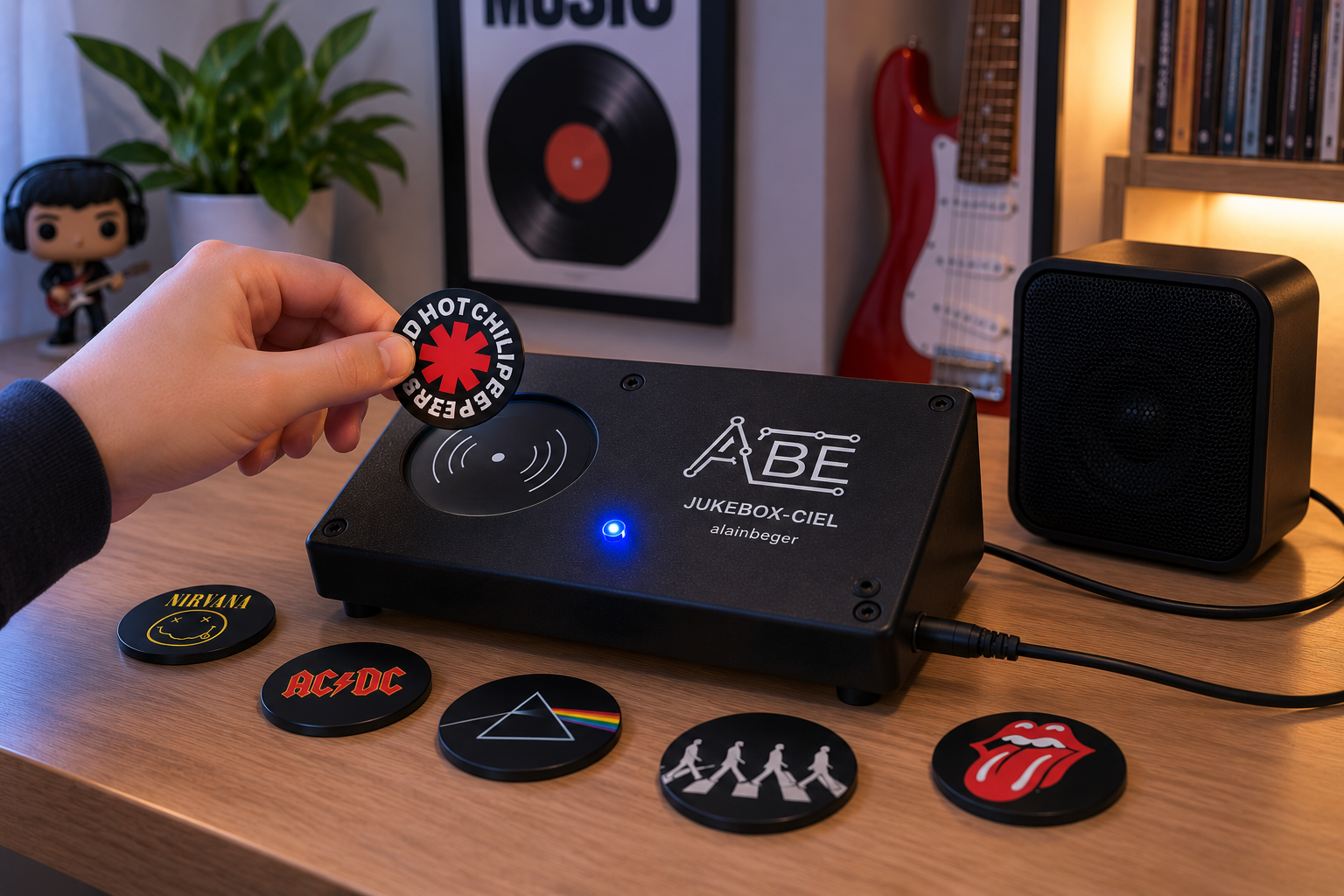

Le système en situation
Un geste simple suffit pour lancer la musique associée à un badge.
Comment ça fonctionne ?
Du badge RFID jusqu'à la lecture de la musique.
À l'intérieur
Les différentes parties matérielles assurent le traitement, l'identification RFID et la restitution audio.

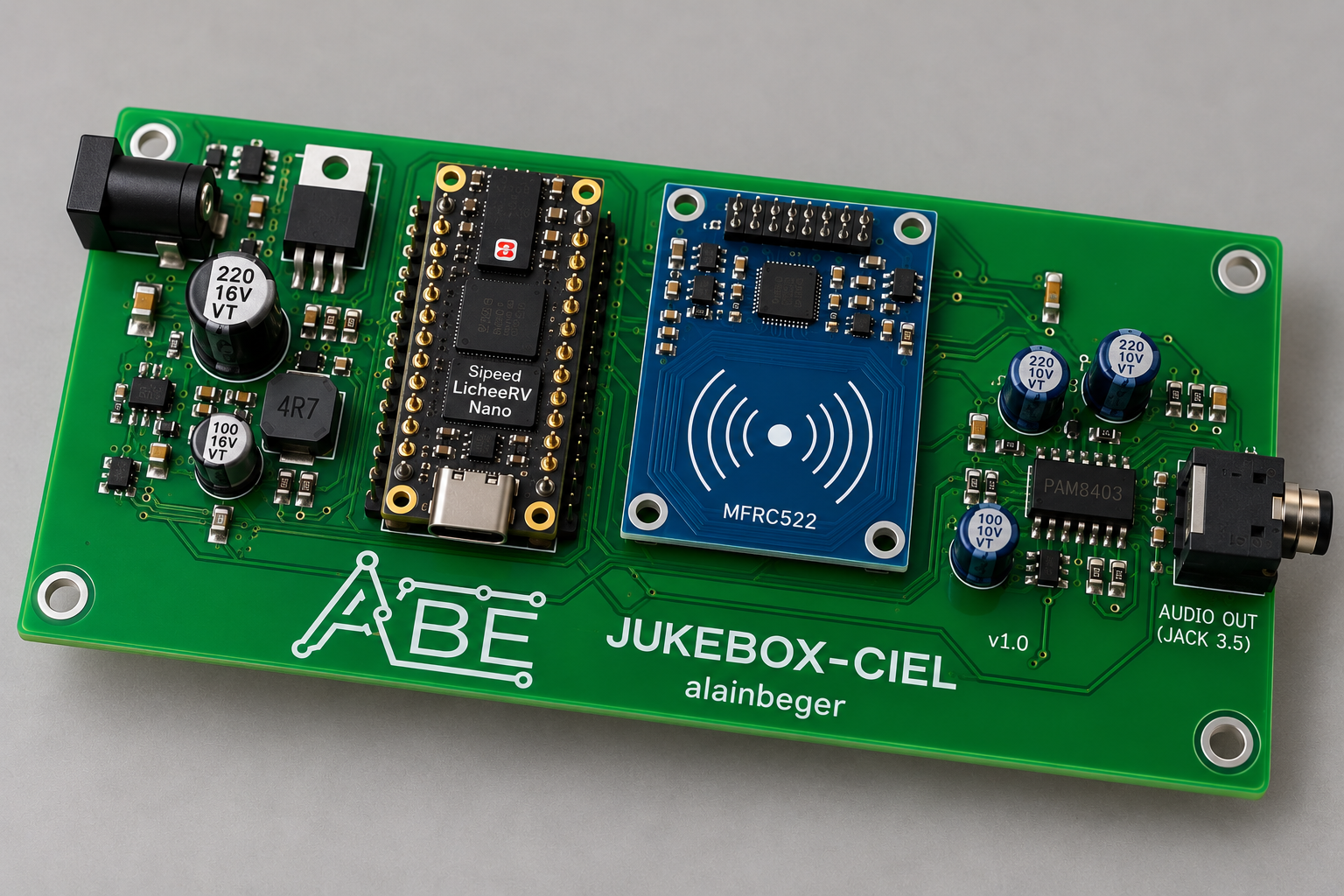

Carte électronique
Elle accueille la carte CPU, le module RFID et les différents circuits nécessaires à l'alimentation et aux interfaces.

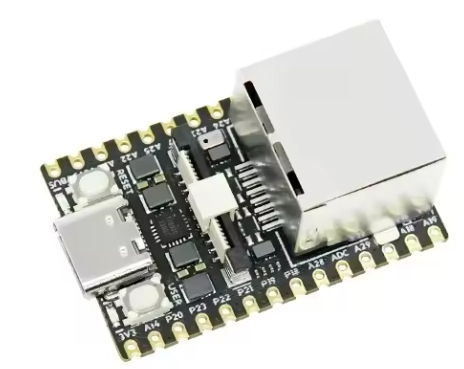

Carte CPU
La Sipeed LicheeRV Nano exécute le logiciel du JUKEBOX-CIEL et assure le traitement des identifiants RFID.

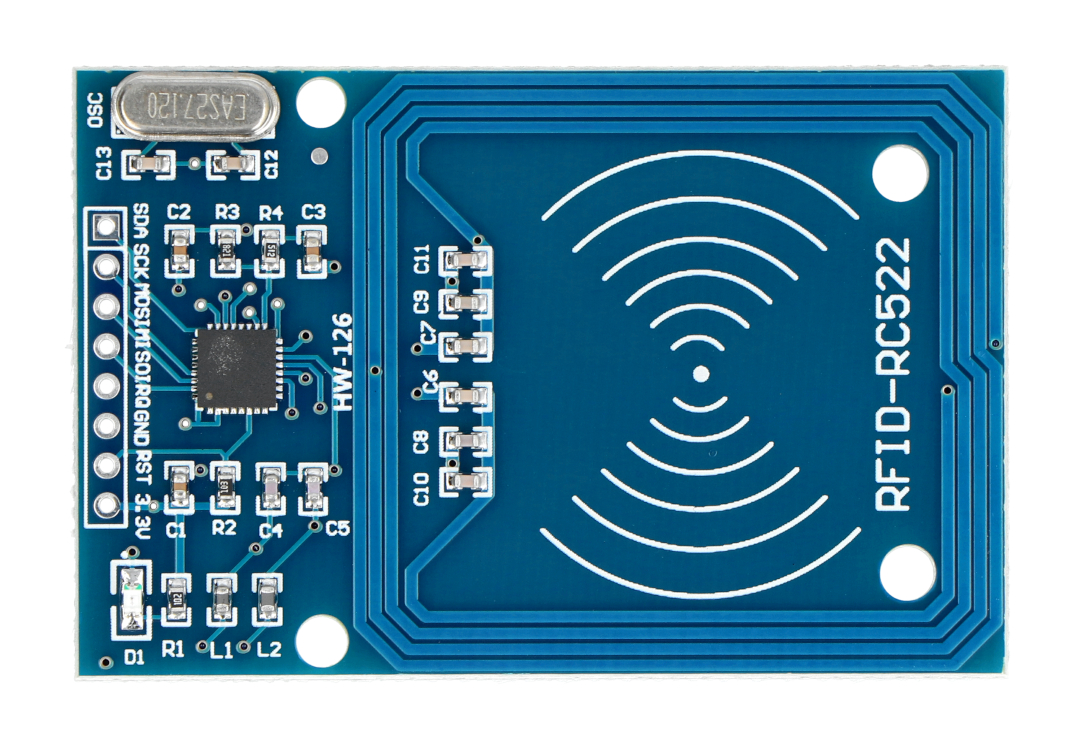

Lecteur RFID
Le module et son antenne déportée permettent de détecter le badge et d'en récupérer l'identifiant unique.

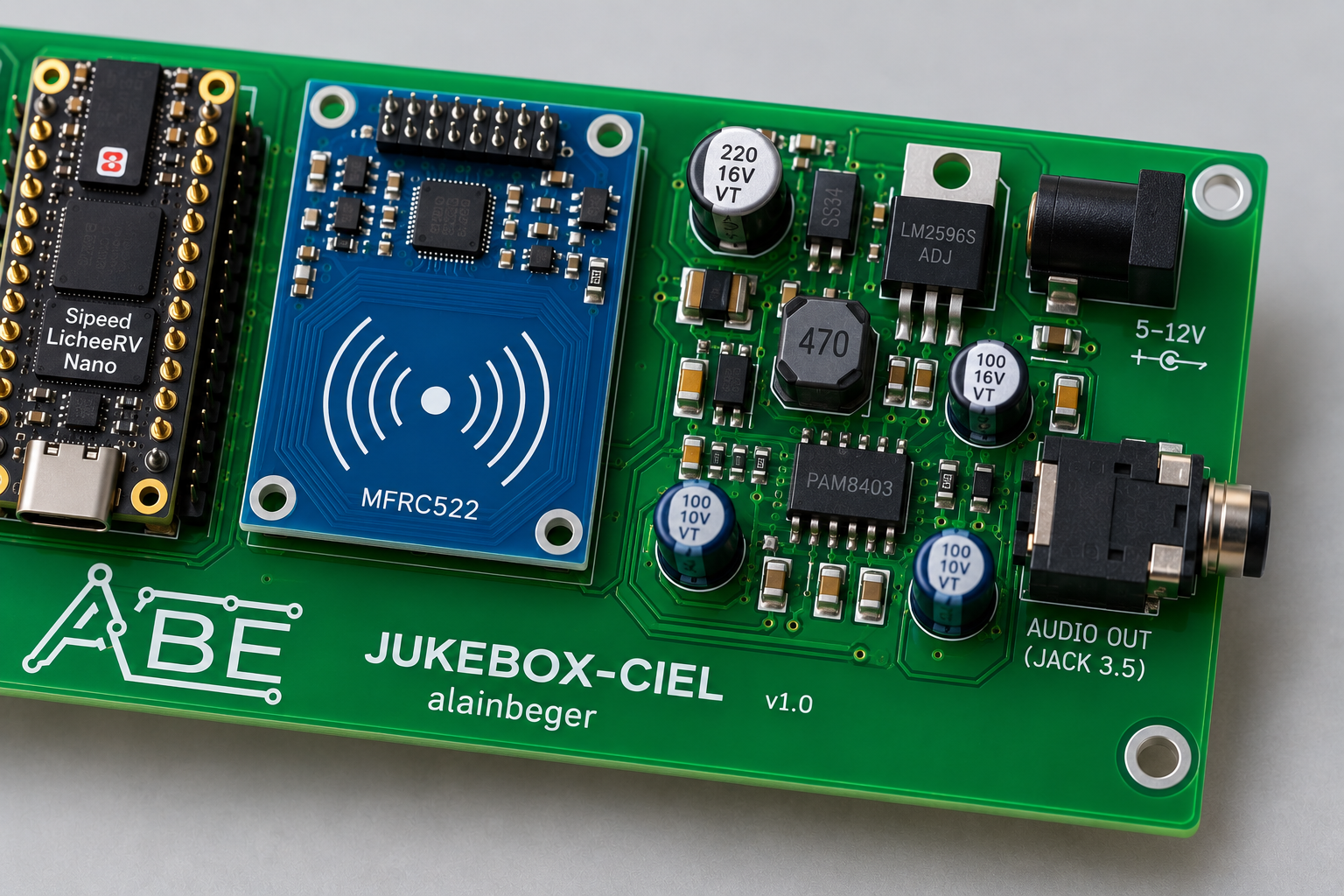

Audio et alimentation
La carte assure son alimentation et fournit une sortie jack permettant de connecter une enceinte filaire.
Quelques caractéristiques
Les éléments essentiels du système en un coup d'œil.
