Chronomètre électronique
Présentation du système
Un chronomètre entièrement réalisé en électronique câblée,
sans microcontrôleur, capable de mesurer et d'afficher
le temps au format minutes : secondes.

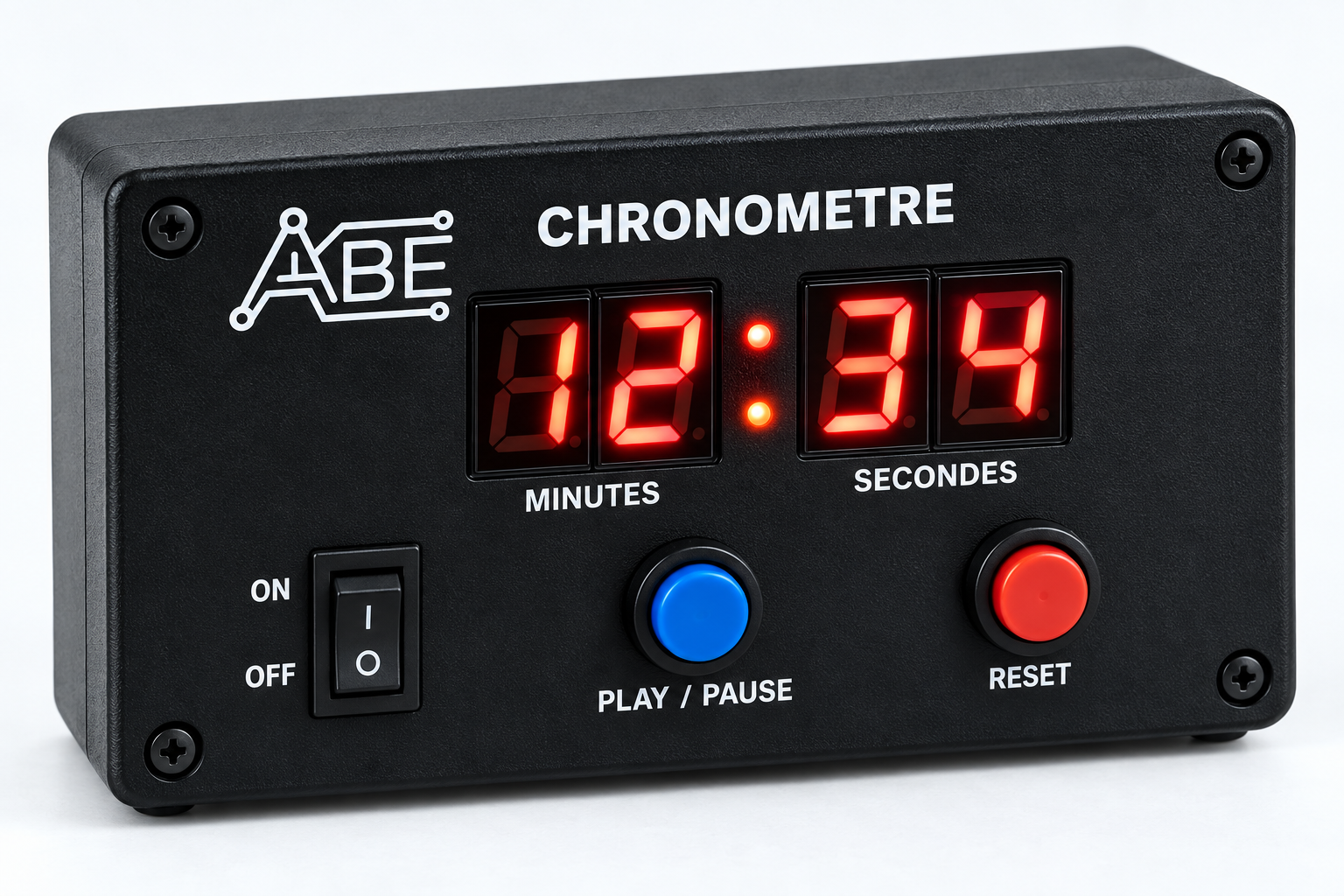

Découvrir le système

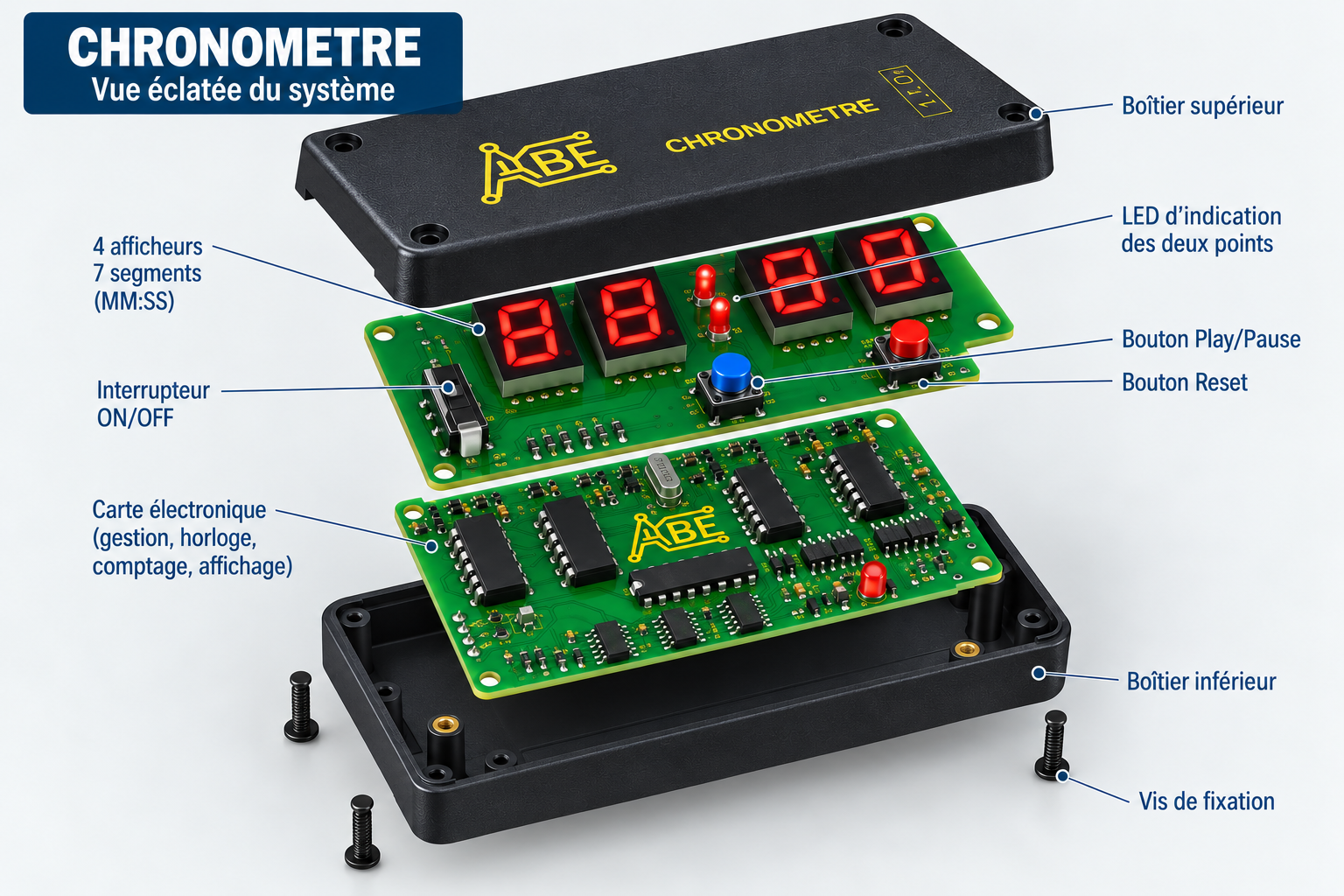

Le Chronomètre électronique réunit sur une même carte les fonctions d'horloge, de comptage, de commande et d'affichage.
Base de temps
Un quartz fournit une référence stable pour la génération de l'horloge.
Comptage
Plusieurs circuits logiques comptent les secondes puis les minutes.
Commandes
Play/Pause, remise à zéro et mise sous tension.
Affichage
Quatre afficheurs présentent le temps au format MM:SS.

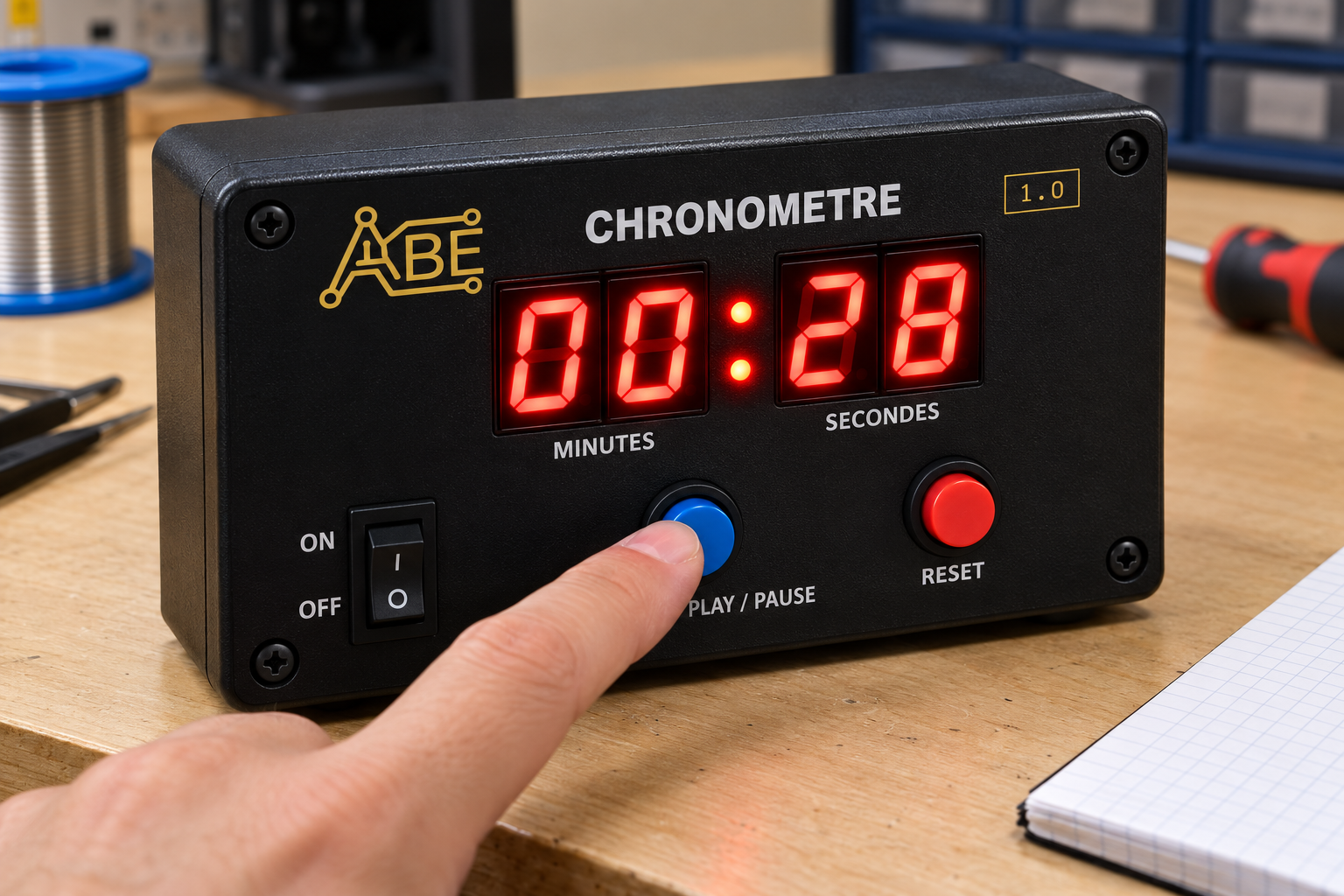

Le système en situation
Une interface simple permet de lancer, interrompre ou remettre à zéro le chronométrage.
Comment ça fonctionne ?
De la référence quartz jusqu'à l'affichage du temps.
À l'intérieur
Le système associe plusieurs fonctions électroniques pour produire une mesure temporelle entièrement matérielle.

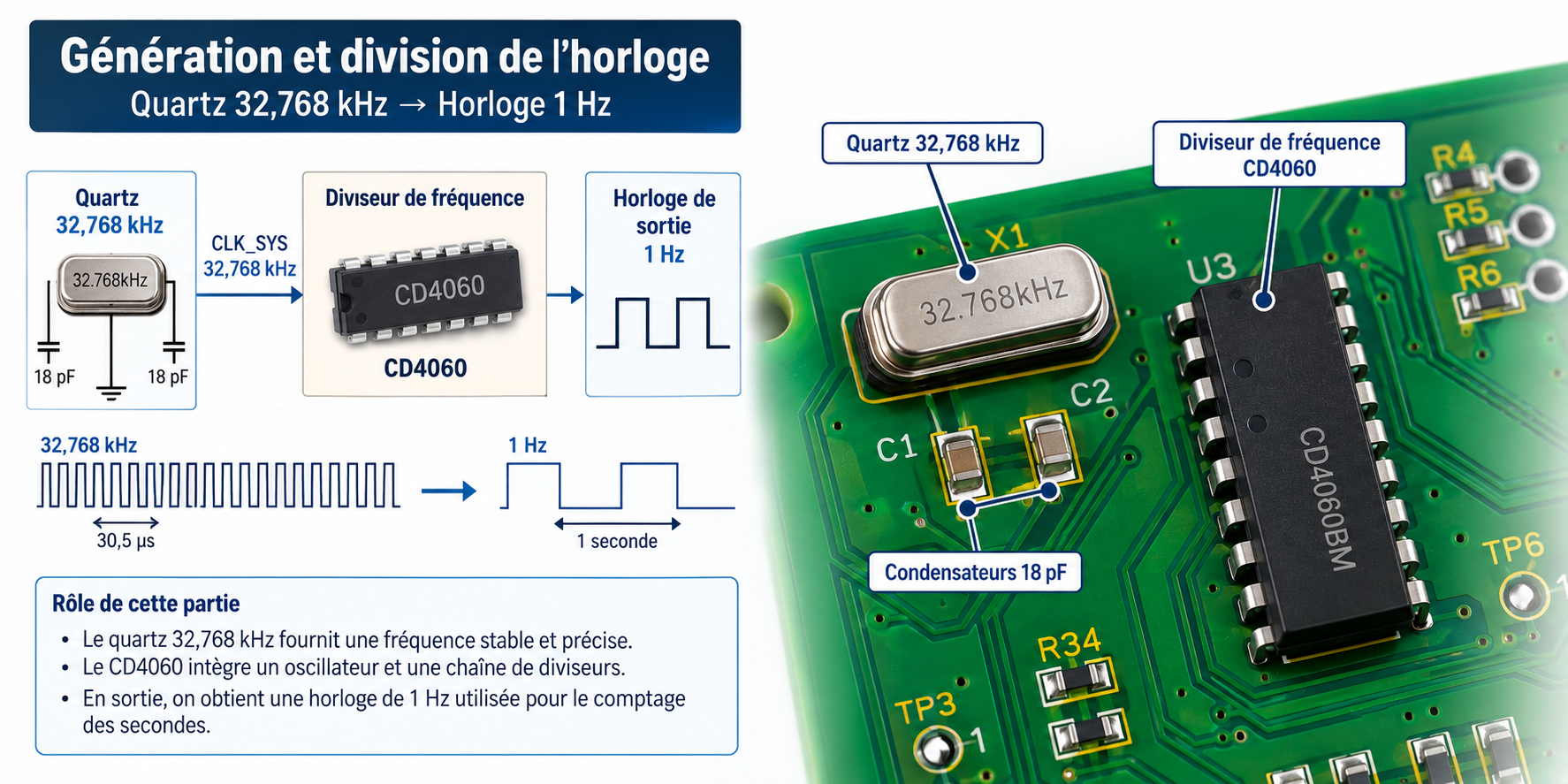

Horloge et division
Le quartz 32,768 kHz fournit une fréquence stable. Plusieurs étages divisent cette fréquence afin d'obtenir la cadence nécessaire au chronométrage.

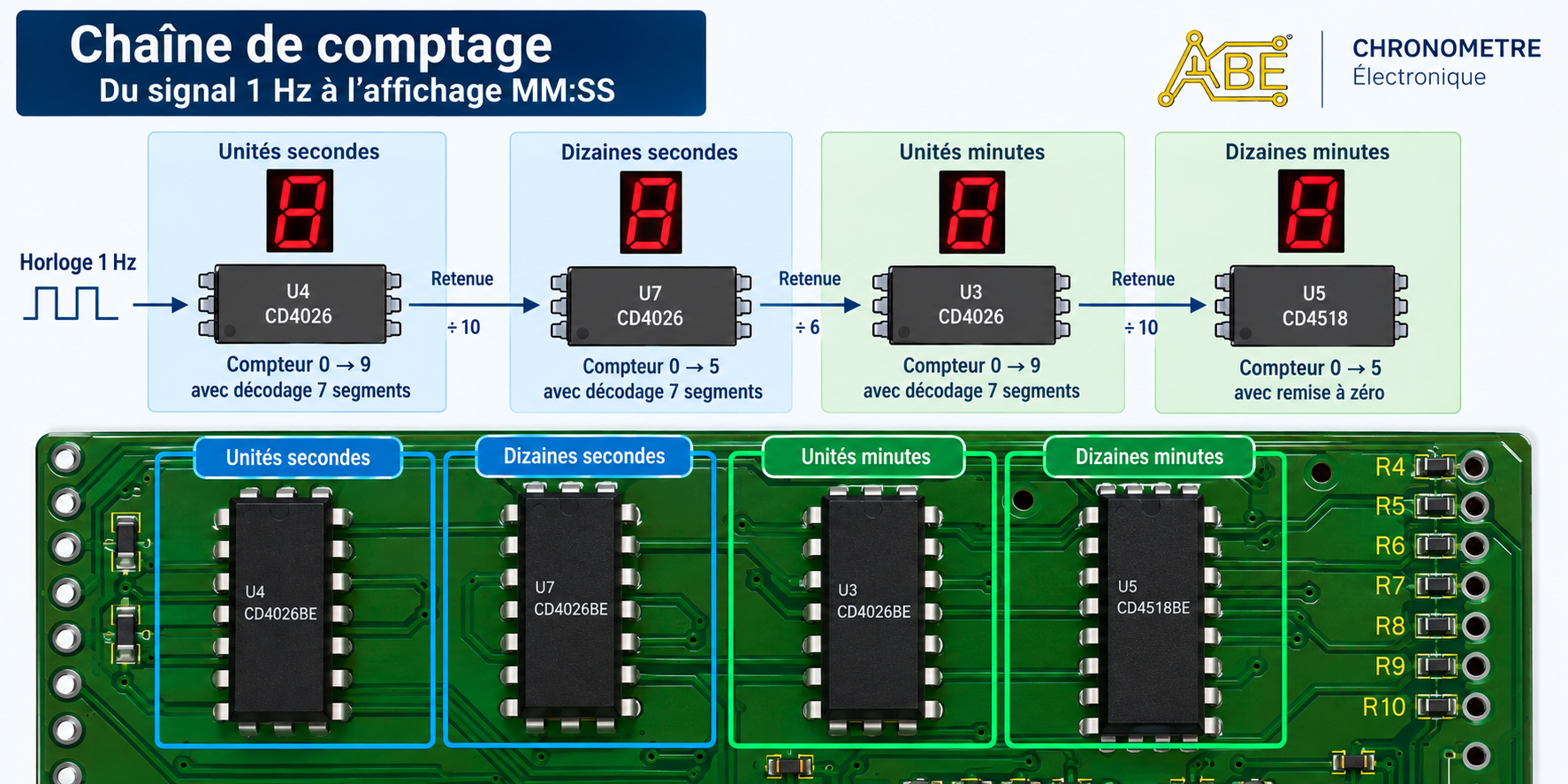

Comptage du temps
Les compteurs gèrent successivement les unités et dizaines de secondes, puis les unités et dizaines de minutes.

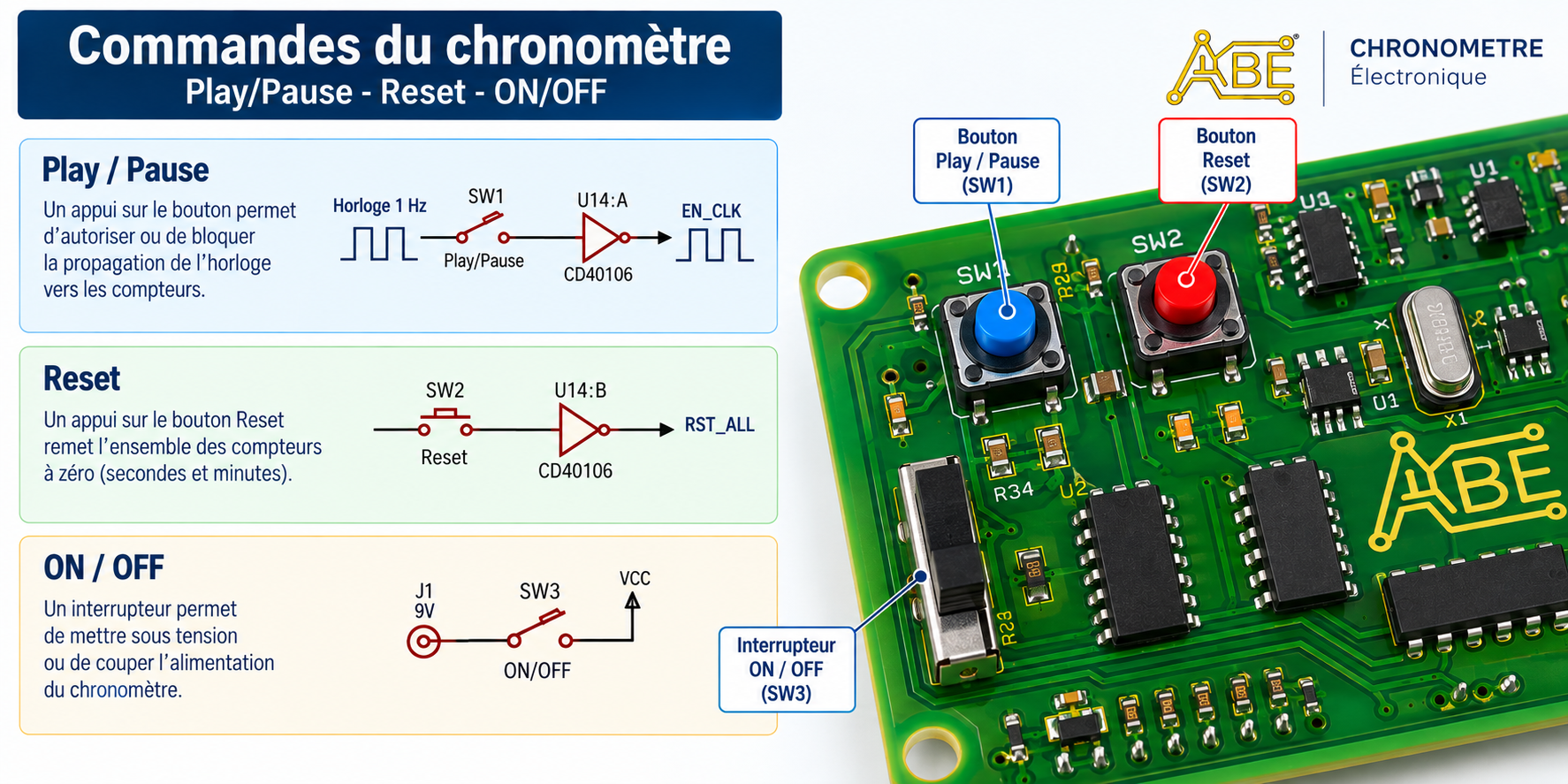

Commandes
Des circuits logiques permettent de lancer ou suspendre le comptage et de remettre l'ensemble des compteurs à zéro.

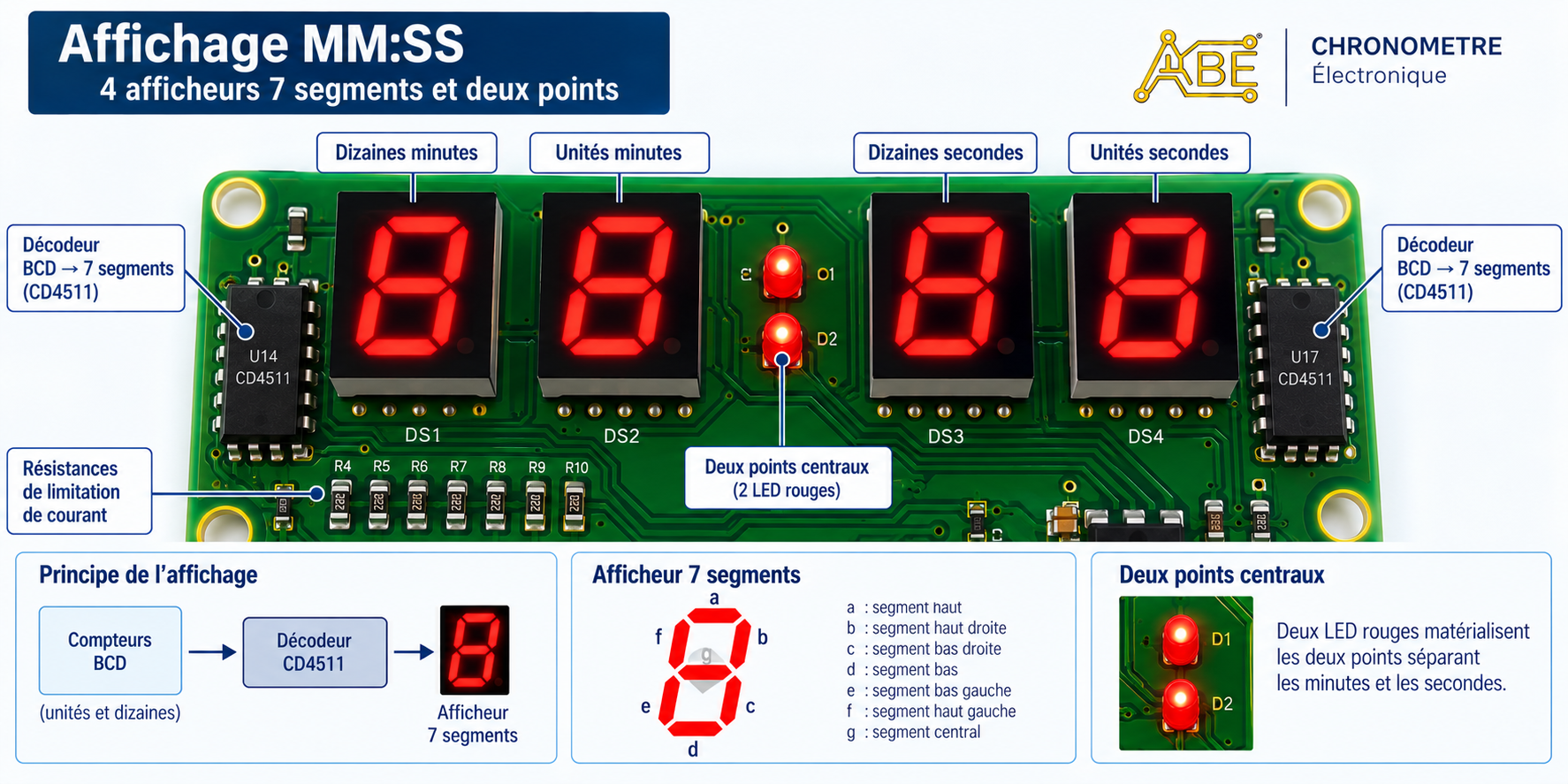

Affichage MM:SS
Quatre afficheurs 7 segments représentent les minutes et les secondes. Deux LED centrales matérialisent les deux points.
Deux technologies de câblage
La carte a également été pensée comme support d'apprentissage de la fabrication électronique.
Composants CMS
Résistances, condensateurs et plusieurs circuits intégrés sont montés en surface.
Composants traversants
D'autres circuits et composants utilisent la technologie traditionnelle traversante.
Soudure
Le système permet de pratiquer les deux méthodes d'assemblage.
Contrôle
L'assemblage peut ensuite être inspecté visuellement et électriquement.
Quelques caractéristiques
Les éléments essentiels du système en un coup d'œil.
