APA-106
Présentation du système

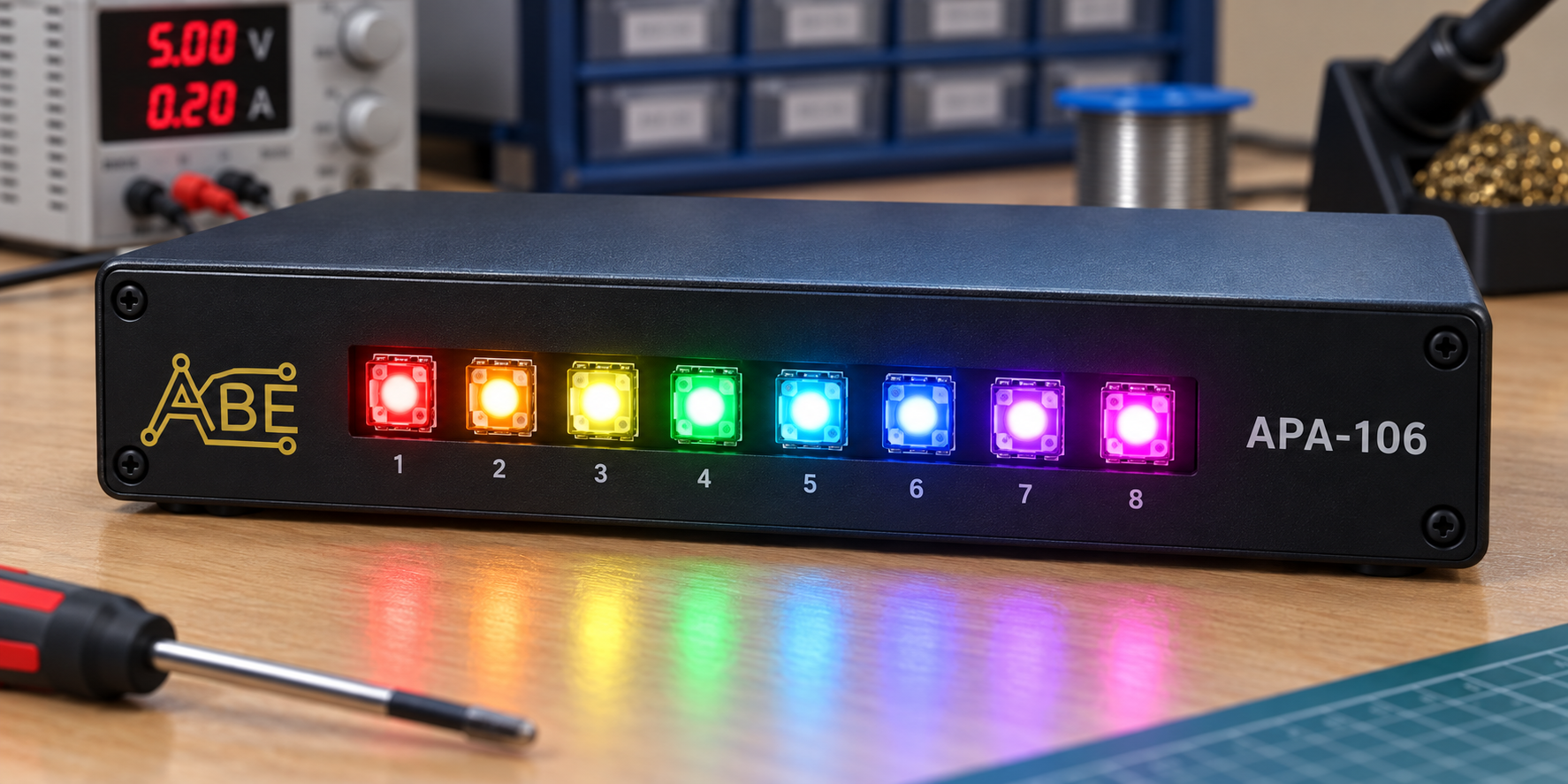

Une carte lumineuse composée de huit LED RGB adressables
APA-106 montées en cascade. Chaque LED reçoit les données,
affiche sa propre couleur puis transmet le reste de la trame
à la LED suivante.
Découvrir le système
Huit LED intelligentes sont reliées en série sur une même carte électronique.
LED RGB
Chaque APA-106 intègre les trois couleurs rouge, verte et bleue.
Données
Une seule ligne transporte les informations destinées aux différentes LED.
Cascade
La sortie DOUT d'une LED alimente l'entrée DIN de la suivante.
Alimentation
Le PCB distribue l'énergie et assure le découplage de chaque LED.
Le système en situation

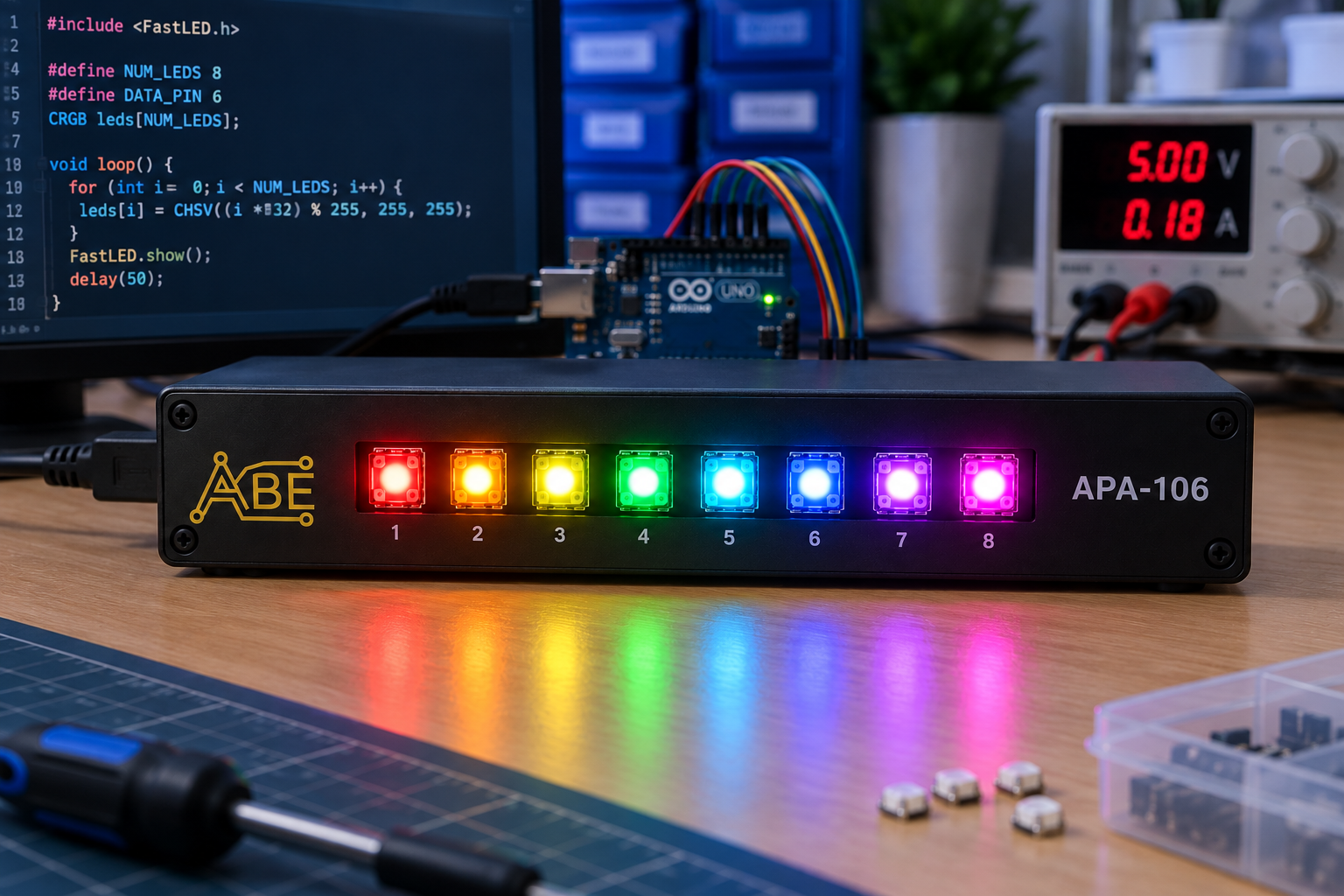

Une même carte peut produire de nombreuses animations ou informations visuelles.
Comment ça fonctionne ?
Chaque APA-106 traite une partie du flux de données avant de transmettre la suite.

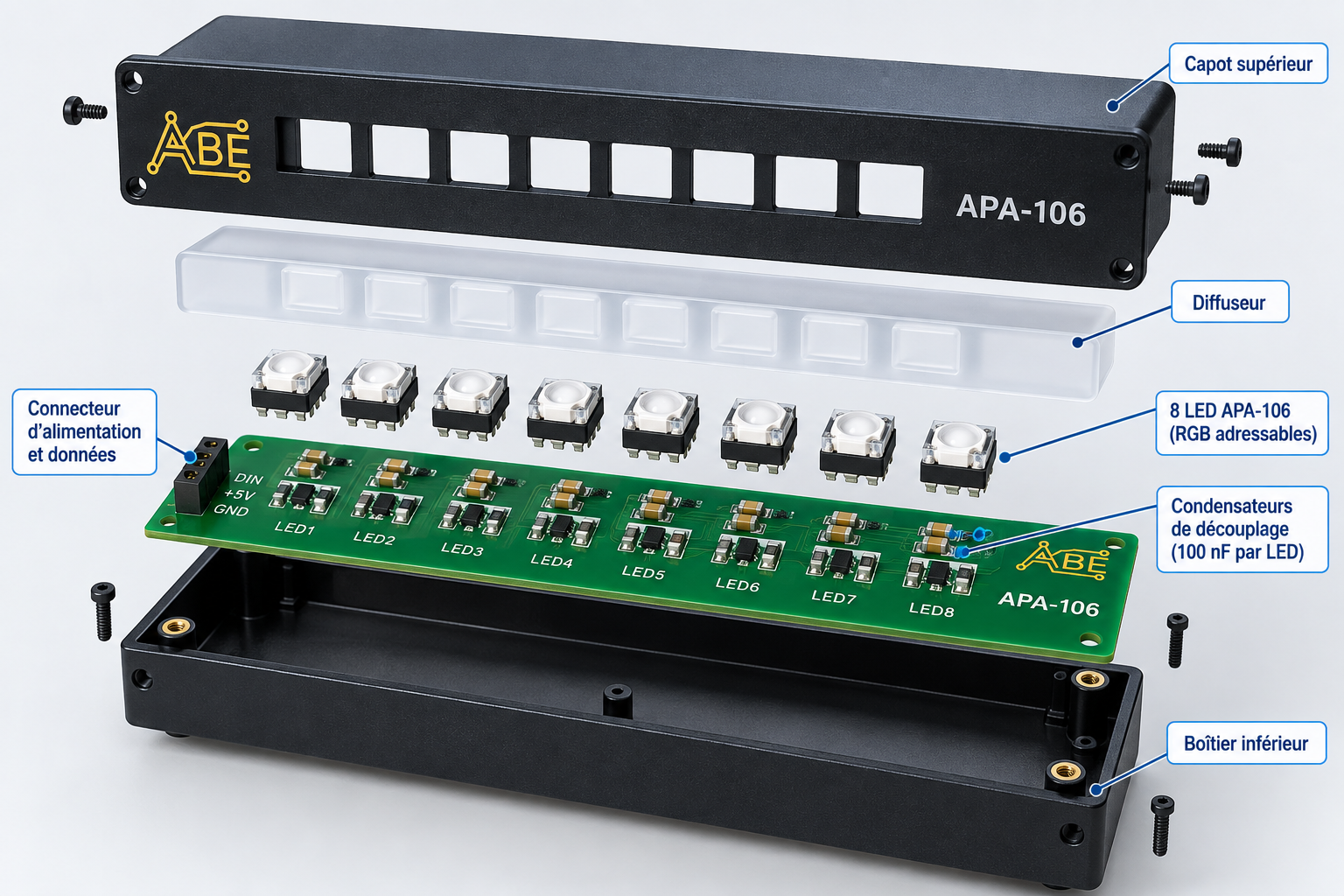

À l'intérieur
Quatre notions permettent de comprendre le fonctionnement de cette chaîne lumineuse.

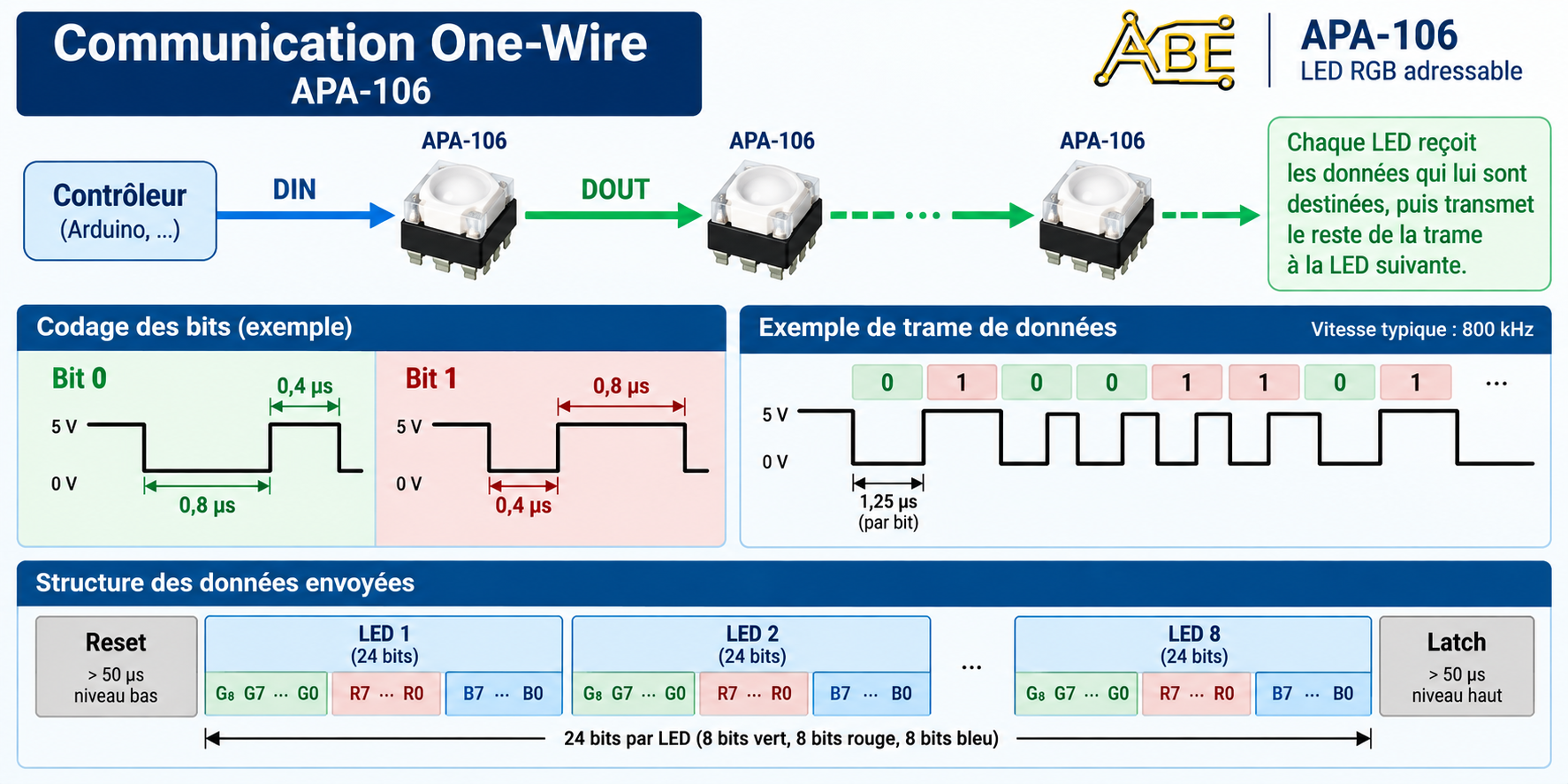

Communication One-Wire
Les informations sont codées par la durée des états logiques sur une unique ligne de données.

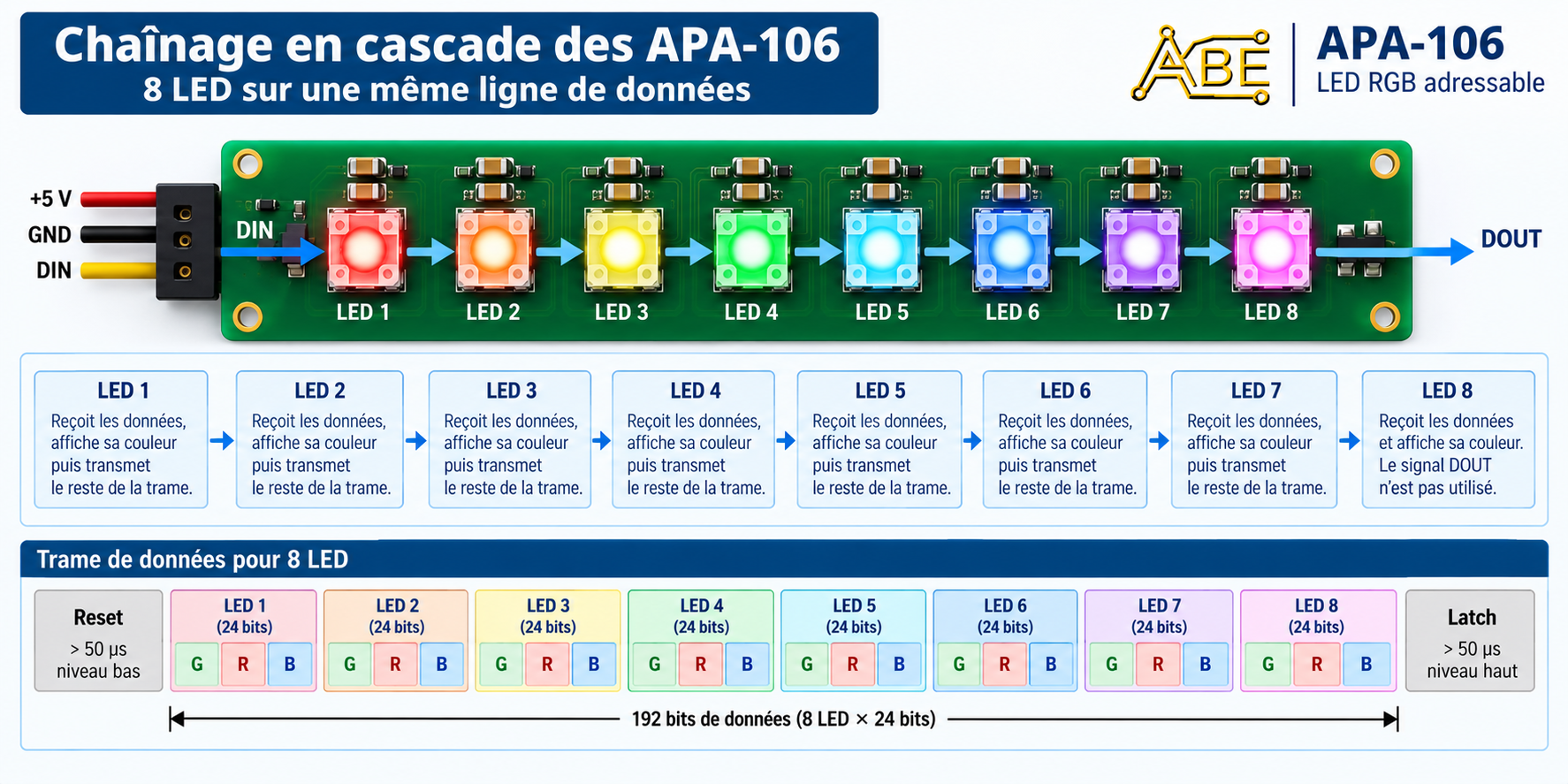

Transmission en cascade
Chaque LED prélève les données qui lui sont destinées puis transmet les informations restantes à la suivante.

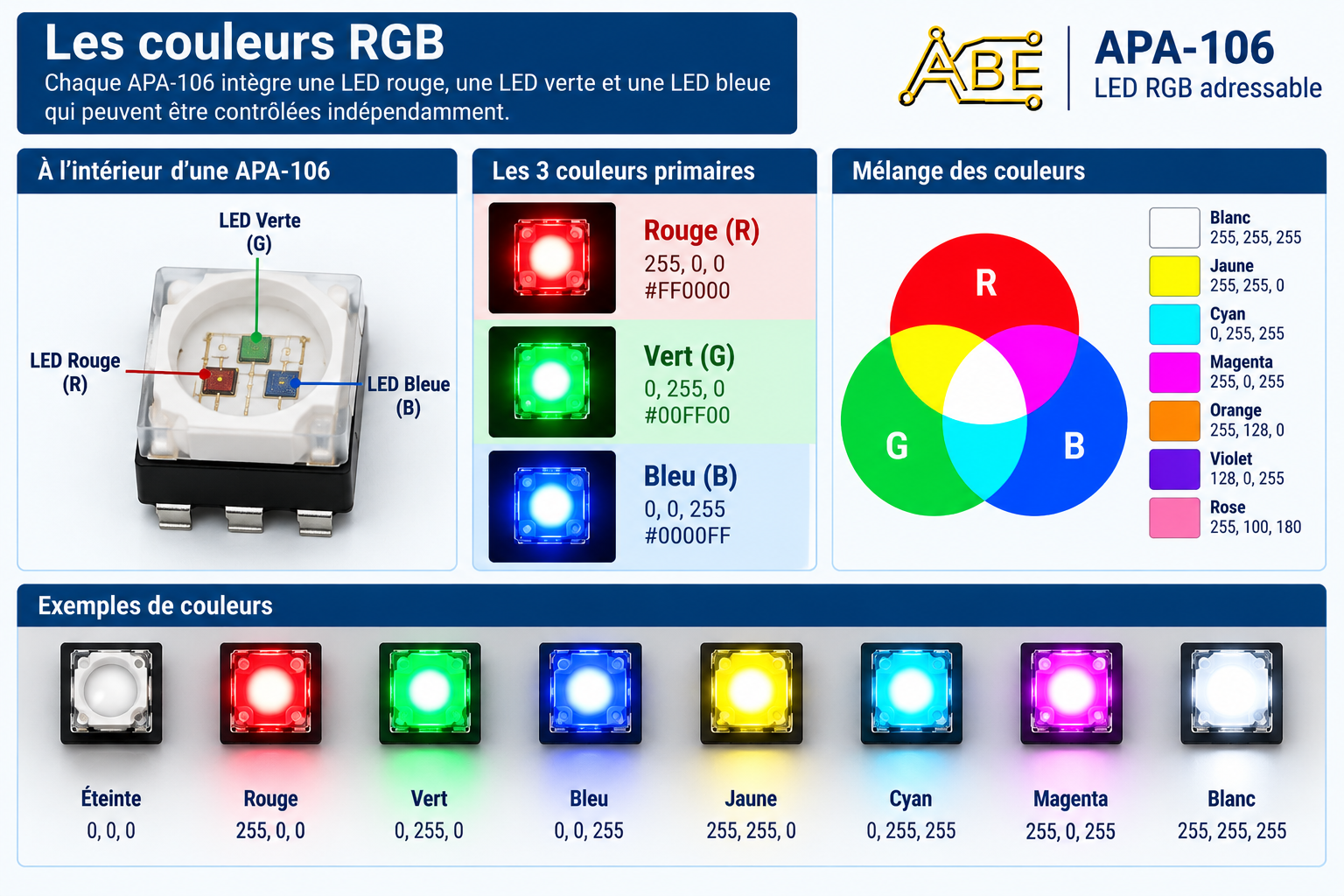

Couleurs RGB
La combinaison des intensités rouge, verte et bleue permet de produire un grand nombre de couleurs.

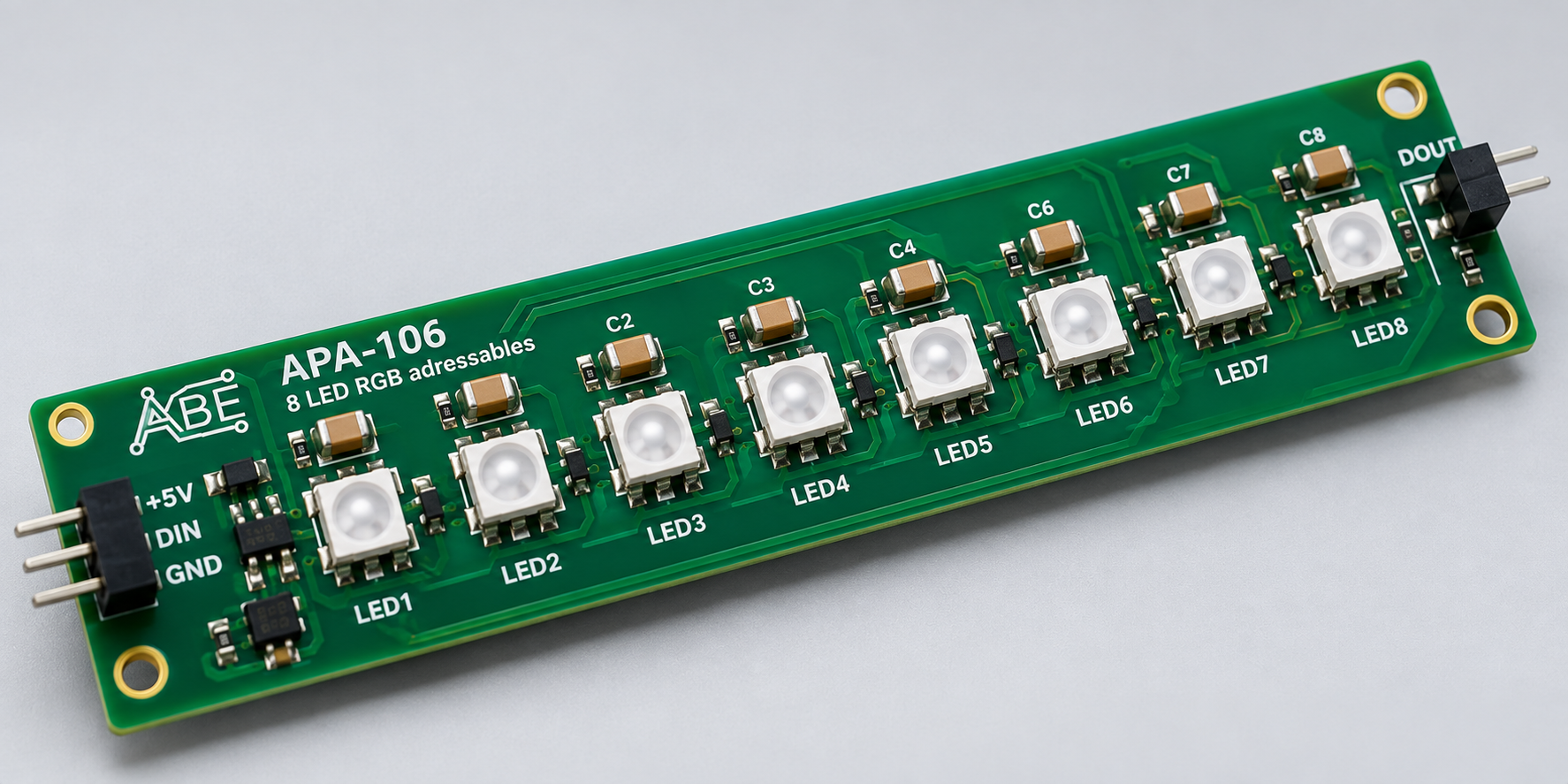

Carte électronique
Le PCB accueille les huit APA-106, leurs condensateurs de découplage et les connexions nécessaires à l'alimentation.
Quelques caractéristiques
Les éléments essentiels du système en un coup d'œil.
